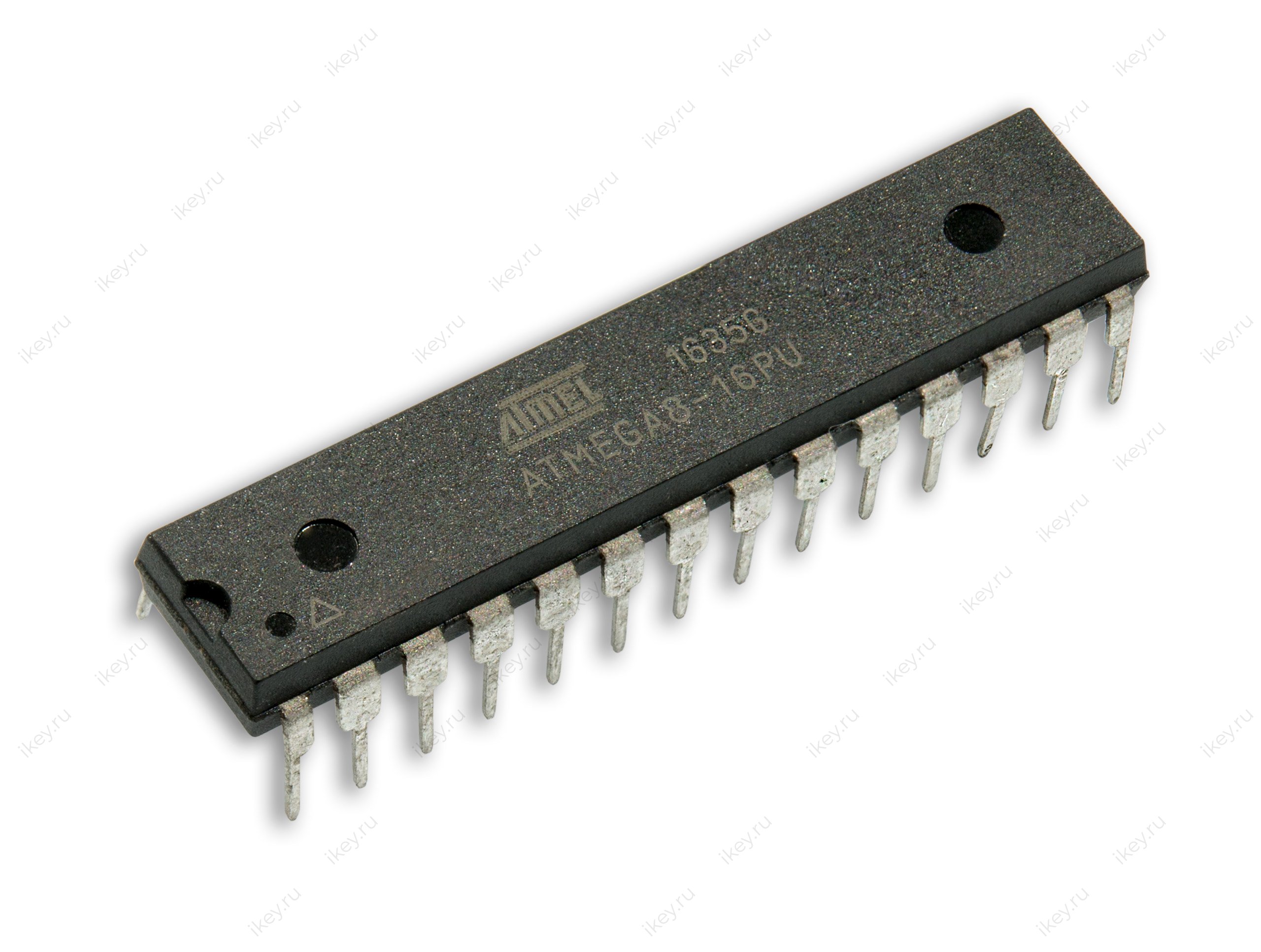

Микросхема ATmega8 для домофонов CCD-20, CCD-40

от 1 шт.: 390 руб. от 3 шт.: 350 руб. от 10 шт.: 300 руб.

Описание

Микросхема ATmega8с альтернативной прошивко для блоков вызова Cyfral CCD-20 / CCD-40.

Характеристики:

  • полностью свой продукт, за основу не брались оригинальные версии прошивок, однако, за "идейную / функциональную" основу была взята версия 1.22-1.23 - вход в меню и основные пункты сохранены в оригинальном виде;
  • вместо таблиц индивидуальных кодов теперь коды программируются только индивидуально для каждого абонента;
  • совместимость по формату памяти с оригинальными прошивками (тестировалось с версиями 1.17-1.23, более новых не было на момент создания этой прошивки);
  • чтение всех типов контактных ключей - Dallas, Cyfral (DC-2000), Metakom (TM-2002); ключи Dallas читаются любые, не только с семейством 01;
  • возможность удаления ключа при его наличии;
  • вход в режим программирования по мастер-ключу;
  • возможность переноса памяти в/из DS1996L;
  • программный фильтр заготовок RW1990 и ТМ2004 (и их аналогов - ТМ08, КС3 и др.);
  • невозможно использовать известные ключи "вездеходы";
  • настройка длительности импульса открывания замка;
  • мелодии вызова повторяют большинство сигналов из другого оборудования + две мелодии - "корабейники" (мелодия из тетриса) и "миссия невыполнима", по умолчанию стандартный звук CCD-20. В отличие от родных прошивок, прерывание длинной мелодии при снятии трубки происходит корректно;
  • выбор типа блока (CCD-20 / CCD-40) прямо из меню; настройка хранится в самом контроллере, а не во внешней памяти; по умолчанию - CCD-20;
  • при настройке одного параметра происходит выход в режим программирования, а не в рабочий режим;
  • в память влазит 2000 ключей; правда, последующая корректная работа с родной прошивкой не гарантируется при количестве записанных в памяти ключей больше 1500;
  • если перед звонком состояние линии будет отлично от "нормально уложенной трубки", будет выведено сообщение об ошибке; прерывистых звонков не будет;

Структура меню:

  • 01 - задание номера первого абонента
  • 02 - включение / отключение абонентов
  • 03 - изменение индивидуальных кодов
  • 04 - запись ключей
  • 05 - смена общего кода
  • 06 - смена пароля для режима программирования
  • 07 - отзвон по ключу/коду
  • 08 - включение / отключение общего кода
  • 09 - стирание ключей
  • 10 - то же самое, что и 3 - изменение индивидуальных кодов. Кодовых таблиц нет!
  • 11 - включение / отключение индивидуальных кодов
  • 12 - режим сбора ключей
  • 13 - выбор мелодии звонка
  • 14 - запись мастер-ключа
  • 15 - удаление мастер-ключа
  • 16 - настройки фильтра
  • 17 - запись DS1996
  • 18 - чтение DS1996
  • 19 - настройка времени открывания замка
  • 20 - проверка состояния трубки
  • 21 - проверка состояния всех трубок
  • 50 - выбор типа вызывного блока
  • 99 - сброс настроек
  • K - выйти из режима и открыть дверь
  1. Для изменения номера первого абонента набрать "01", на индикаторе отобразится "Per", затем ввести номер первого абонента и нажать кнопку "К". Если номер трёхзначный, "К" нажимать не нужно.
  2. Для входа в режим блокировки абонента следует набрать "02", на индикаторе отобразится "bLC". Для блокировки абонента ввести "0", "№ абонента", "К". Для разблокировки абонента ввести "1", "№ абонента", "К". Если номер трёхзначный, "К" нажимать не нужно. Для того, чтобы разблокировать всех абонентов, следует нажать "2". На индикаторе отобразится запрос на подтверждение "P0d", подтверждение кнопкой "1".
  3. Для изменения индивидуального кода внутри действующей кодовой таблицы набрать "3" или "10", на индикаторе отобразится "nAb", затем ввести номер абонента и нажать кнопку "К". Если номер трёхзначный, "К" нажимать не нужно. Далее на индикаторе отобразится "CdI", а затем "_ _ _". Введите четыре цифры нового индивидуального кода, если все операции произведены верно, то на индикаторе отобразится "_OH" и прозвучит мелодичный звуковой сигнал, после чего на индикаторе снова отобразится "nAb" для изменения индивидуального кода следующего абонента. Для окончания изменения индивидуальных кодов абонентов нажмите кнопку "К".
  4. Для входа в режим программирования замка набрать "04", на индикаторе отобразится "L0C". Если не требуется оповещение по ключу, то следует просто приложить ключ к приемному ключевому устройству. При этом включается звуковой сигнал и ключ будет записан. Если ключ уже записан в памяти блока вызова, на индикаторе отобразится "Est". Если требуется оповещение по ключу, то следует набрать номер абонента и нажать кнопку "К" (если номер трёхзначный "К" нажимать не нужно) и затем приложить ключ к приемному ключевому устройству. При этом включается звуковой сигнал и ключ будет записан. Если ключ уже записан в памяти блока вызова, на индикаторе отобразится "Est". Если память блока вызова переполнена, на индикаторе отобразится "Per".
  5. Для изменения общего набрать "05", на индикаторе отобразится "Cd0", а затем "_ _ _". Далее ввести новый код, на индикаторе отобразится "_ _ _". Нажать любую кнопку кроме "C" и повторить ввод кода. Если все операции произведены верно, то на индикаторе отображается "_OH" и звучит мелодичный звуковой сигнал, код изменен.
  6. Для изменения кода доступа в режим программирования набрать "06", на индикаторе отобразится "CdP", а затем "_ _ _". Далее ввести новый код, на индикаторе отобразится "_ _ _". Нажать любую кнопку кроме "C" и повторить ввод кода. Если все операции произведены верно, то на индикаторе отображается "_OH" и звучит мелодичный звуковой сигнал, код изменен.
  7. Для включения / выключения звукового сигнала в ТАП при открывании замка ключом набрать "07", на индикаторе отобразится "0t" и текущее состояние режима.
    - для того чтобы запретить звуковой сигнал, следует нажать кнопку "0";
    - для того чтобы разрешить звуковой сигнал, следует нажать кнопку "1"
  8. Для включения / выключения общего кода набрать "08", на индикаторе отобразится "EC" и текущее состояние режима.
    - для того чтобы запретить общий код, следует нажать кнопку "0";
    - для того чтобы разрешить общий код, следует нажать кнопку "1"
  9. Чтобы войти в режим поквартирного стирания ключей, следует набрать "09", на индикаторе отобразится "ErS". Для стирания отдельных ключей, следует просто приложить ключ к приемному ключевому устройству. Для того чтобы стереть ключи, не записанные по определенному номеру абонента, необходимо ввести "0" , а затем нажать кнопку "К". Для того чтобы стереть ключи, записанные по определенному номеру абонента, необходимо ввести номер квартиры, а затем нажать кнопку "К". Если номер трёхзначный "К" нажимать не нужно.
  10. см.3
  11. Для включения / выключения открывания замка индивидуальным кодом набрать "11", на индикаторе отобразится "EI" и текущее состояние режима.
    - для того чтобы включить пользование индивидуальным кодом, следует нажать кнопку "1".
    - для того чтобы выключить пользование индивидуальным кодом, следует нажать кнопку "0".
  12. Для включения / выключения режима "Сбор ключей" набрать "12", на индикаторе отобразится "AU" и текущее состояние режима.
    - для того чтобы включить режима "Сбор ключей", следует нажать кнопку "1".
    - для того чтобы выключить режима "Сбор ключей", следует нажать кнопку "0".
  13. Для изменения мелодии вызывного сигнала набрать "13", на индикаторе отобразится "Sn" и номер выбранной мелодии, затем нажимая кнопки от "1" до "9" (при нажатии кнопки прозвучит соответствующая ей мелодия) выбрать мелодию вызывного сигнала. Для сохранения выбранной мелодии после её окончания нажать кнопку "К", на индикаторе отобразится "_OH" и прозвучит мелодичный звуковой сигнал.
  14. Для записи мастер-ключа набрать "14", на индикаторе отобразится "Str". Приложите мастер ключ. Подтверждением успешной записи будет сообщение "_OH" и мелодичный звуковой сигнал.
  15. Для удаления мастер-ключа набрать "15", на индикаторе отобразится "Std". Для подтверждения нажмите "1".
  16. Для настройки фильтра / протоколов ключей набрать "16", на индикаторе отобразится "FI" и текущее состояние режима.
    - для отключения протокола Dallas полностью следует нажать кнопку "0".
    - для включения протокола Dallas без фильтра следует нажать кнопку "1".
    - для включения фильтра от заготовок Dallas следует нажать кнопку "2".
  17. Для записи содержимого памяти из панели в ключ DS1996 набрать "17". На индикаторе отобразится "U96". Приложить и удерживать ключ DS1996 до сообщения "_OH" и звукового сигнала. На индикаторе будет отображаться процесс в виде бегущих чисел от 0 до 255.
  18. Для записи содержимого ключа DS1996 в память панели набрать "18". На индикаторе отобразится "r96". Приложить и удерживать ключ DS1996 до сообщения "_OH" и звукового сигнала. На индикаторе будет отображаться процесс в виде бегущих чисел от 0 до 255.
    Память дублируется в / из DS1996 "один к одному", что даёт возможность не только хранить базу, но и редактировать параметры на компьютере, например, с помощью программы Домофон-конфигуратор.
  19. Для изменения времени импульса при открытии замка набрать "19", на индикаторе отобразится "t" и текущее время. Ввести новое время в диапазоне 01-20 секунд.
  20. Для проверки состояния ТАП набрать "20", на индикаторе отобразится "tSt", а затем "_ _ _". Введите номер абонента и нажмите кнопку "К". Если номер трёхзначный, "К" нажимать не нужно. На индикаторе отобразится состояние ТАП:
    U=0 - трубка уложена на основание, нормальное состояние
    U=1 - трубка снята
    U=2 - нажата кнопка открывания двери на ТАП либо обрыв линии
    U=3 - короткое замыкание линии
    В этом режиме возможен разговор с абонентом.
  21. Для проверки всех ТАП набрать "21". На индикаторе отобразится "tSA", затем начнётся проверка ТАП. При обнаружении "снятой" трубки или КЗ, номер "ошибочного" ТАП задержится на индикаторе и прозвучит звук ошибки.
  22. Для изменения типа вызывного блока (CCD-20 / CCD-40) нажать "50", на индикаторе отобразится "TY" и текущий тип.
    - для установки типа CCD-20 нажать кнопку "0".
    - для установки типа CCD-40 нажать кнопку "1".
  23. Для входа в режим сброса на заводские настройки нажать "99". Так же, вход в этот режим осуществляется с помощью перемычки на плате. На индикаторе отобразится "SEr". Далее необходимо выбрать один из режимов:
    - для сброса настроек (включая мастер-ключ и пароль) нажать кнопку "1".
    - для стирания ключей нажать кнопку "2".
    - для стирания абонентских настроек (вкл. / выкл., индивидуальные коды) нажать кнопку "3".
